Cómo medir una habitación para distribuir los muebles
Puede haber espacio para un escritorio y, aun así, la puerta puede chocar con él. Antes de probar una distribución en papel, anota las medidas de la habitación, sus huecos y el espacio necesario para abrir y mover las cosas.
1. Primero el croquis; después, las medidas
Usa una cinta métrica, un lápiz y papel. Dibuja la habitación vista desde arriba, a mano alzada, y nombra las paredes A, B, C y D en el sentido de las agujas del reloj. Marca puertas, ventanas, entrantes, columnas y elementos fijos, como radiadores. Si la habitación tiene forma de L, dibuja también sus esquinas adicionales.
Empieza por la longitud interior de cada pared. Anota las medidas reales en centímetros, incluidos los decimales, como 42,5 cm; no mezcles metros y centímetros en la misma lista. Mantén la cinta recta, sin rodear los muebles para esquivar un obstáculo. Si no puedes acceder a un punto para medirlo, anota esa medida como desconocida.
Este croquis sirve para planificar la distribución de los muebles. Tanto las instrucciones de medición de IKEA como la ficha de Moen incluyen huecos y elementos fijos, además del largo y el ancho de la habitación. Aquí aprovechamos el método de medición de sus guías de cocina; estas no establecen una separación universal entre los muebles.
2. Sitúa cada hueco
El ancho de una ventana no basta para saber dónde está. Anota tres medidas seguidas a lo largo de su pared: de la esquina al primer borde del hueco, el ancho del hueco y del segundo borde a la siguiente esquina. Haz lo mismo con cada puerta.
Usa los mismos puntos de referencia en toda la cadena de medidas. No midas hasta el borde del hueco por un lado y hasta el borde exterior de la moldura por el otro. Anota por separado las molduras que sobresalen si reducen el espacio disponible para los muebles.
- Dibuja la hoja de la puerta y hacia dónde gira. Abre la puerta real para comprobar el espacio que ocupa.
- Anota la altura del alféizar y cómo se abre la ventana si puede haber un mueble debajo.
- Añade la altura y la profundidad de radiadores, rodapiés y otros obstáculos. Marca los enchufes a los que necesitas acceder.
- Mide las partes más anchas y profundas de cada mueble, incluidos los tiradores o las patas que sobresalen; anota también el espacio que ocupan los cajones abiertos, las puertas abiertas y una silla retirada de la mesa.
3. Comprueba los números antes de pasar el plano a limpio

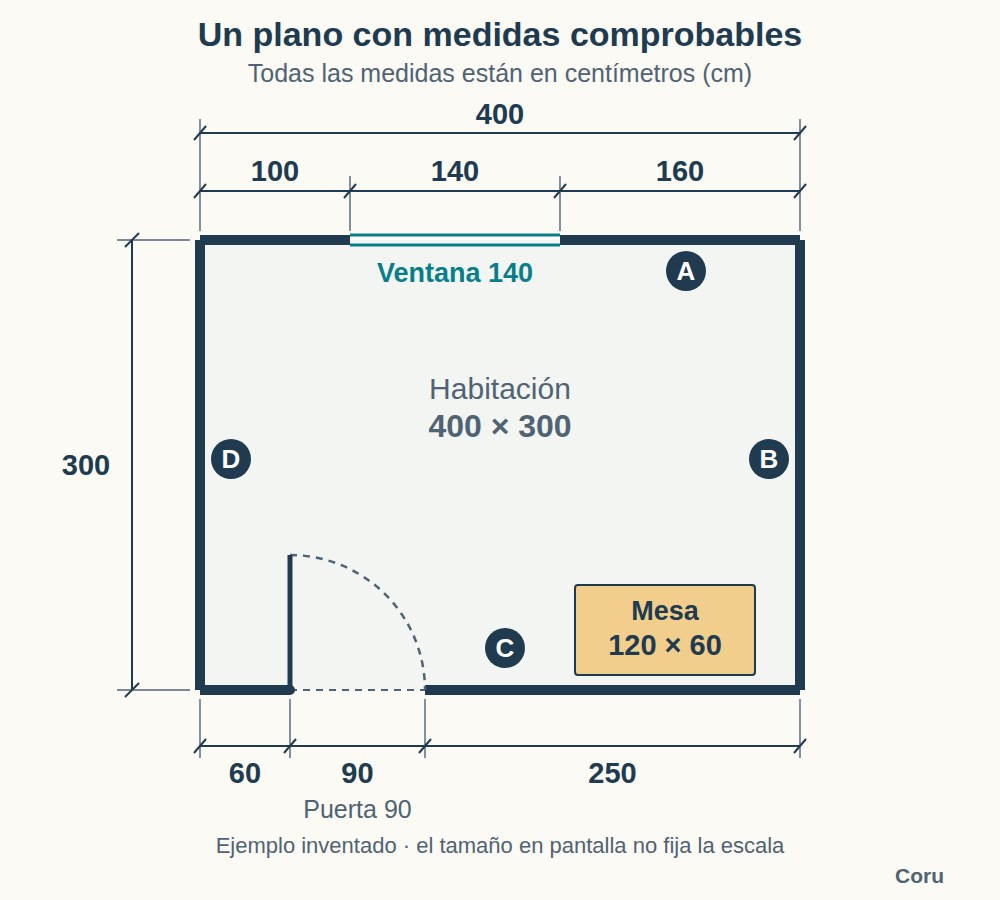

El dibujo de abajo es un ejemplo inventado por Coru, no el resultado de medir una habitación real. Las dimensiones interiores son 400 × 300 cm. La pared A está arriba; la B, a la derecha; la C, abajo; y la D, a la izquierda.
En la pared A, de izquierda a derecha, las medidas son: 100 cm + un hueco de ventana de 140 cm + 160 cm = 400 cm. En la pared C, también de izquierda a derecha: 60 cm + un hueco de puerta de 90 cm + 250 cm = 400 cm. La bisagra está en el borde izquierdo del hueco y la hoja se abre hacia dentro. La puerta está simplificada en el dibujo: se omite el marco y se representa una hoja de 90 cm. En una puerta real, mide por separado la hoja y el paso libre.
Si la primera cadena da 100 + 140 + 165 = 405 cm, pero la pared completa mide 400 cm, revisa los puntos de referencia, las unidades y las medidas. No restes 5 cm a un tramo solo para que el dibujo encaje. Que las sumas coincidan es una comprobación útil, pero no demuestra que todas las medidas y esquinas sean correctas.
4. Dibuja el ejemplo a escala 1:25
A escala 1:25, divide cada longitud real entre 25 para obtener la longitud en el dibujo, en la misma unidad. La habitación de 400 × 300 cm se convierte en un rectángulo de 16 × 12 cm en el papel. La ventana de 140 cm ocupa 5,6 cm; la hoja de puerta de 90 cm de este ejemplo simplificado ocupa 3,6 cm.
Recorta un rectángulo de papel para representar un escritorio de 120 × 60 cm: debe medir 4,8 × 2,4 cm. Muévelo por el plano antes de mover el escritorio real. En el dibujo, la esquina superior izquierda del escritorio está a 250 cm de la pared izquierda y a 230 cm de la pared superior: quedan 30 cm a la derecha y 10 cm abajo. Son coordenadas del ejemplo, no separaciones recomendadas.
Usa una regla para dibujar el plano en papel. La ilustración en pantalla cambia de tamaño según el dispositivo, por lo que medirla directamente no permite obtener una escala 1:25 fiable.
5. Comprueba lo que un rectángulo no muestra
El rectángulo del escritorio representa el espacio que ocupa en el suelo. No incluye a una persona sentada, un cajón abierto ni una zona de paso. Marca esos espacios por separado y compruébalos en la habitación. Revisa si la puerta puede abrirse con los muebles en la posición prevista y comprueba las alturas cuando haya una ventana, un alféizar o un techo inclinado.
Si las paredes opuestas tienen longitudes distintas o las esquinas no forman ángulos rectos, conserva esas observaciones en el croquis. No las fuerces para que encajen en este ejemplo rectangular. Un croquis con medidas y una dimensión pendiente de comprobar es más útil que un plano impecable con una precisión inventada.
El plano de una habitación tampoco demuestra que los muebles puedan llegar hasta ella. Comprueba por separado el recorrido por las entradas del edificio, las puertas, las escaleras y los giros, teniendo en cuenta las dimensiones del mueble durante el transporte y las instrucciones del proveedor.
Copia esta ficha de medidas
text
HABITACIÓN / FECHA:
UNIDAD: cm
PAREDES: A ___ B ___ C ___ D ___
HUECO / PARED:
esquina a borde ___ + ancho ___ + borde a esquina ___
suma ___ / longitud medida de toda la pared ___
PUERTA: lado de las bisagras ___ / sentido de apertura ___
VENTANA: altura del alféizar ___ / cómo se abre ___
OBSTÁCULOS FIJOS: posición ___ / ancho x fondo x alto ___
MUEBLES: ancho ___ / fondo ___ / alto ___
MOVIMIENTO: espacio para puerta / cajón / silla ___
MEDIDA DESCONOCIDA O POR COMPROBAR: ___
ESCALA EN PAPEL: 1:___Repite la fila del hueco para cada puerta o ventana. En una habitación irregular, añade tramos y nombra las esquinas.
Tu siguiente paso
Elige una pared con un hueco. Anota su longitud completa y, después, la posición y el ancho del hueco. Comprueba que los tramos sumen lo mismo antes de medir el resto. El resultado útil es un conjunto de medidas identificadas que puedas consultar de nuevo, no un rectángulo dibujado a la perfección.
