Как обмерить комнату и начертить план для мебели
Стол может помещаться в комнате по ширине, но мешать открывать дверь. Прежде чем пробовать расстановку на бумаге, запишите размеры комнаты, проёмов и места для движения.
1. Сначала эскиз, затем размеры
Возьмите рулетку, карандаш и бумагу. Набросайте вид комнаты сверху и обозначьте стены латинскими буквами A, B, C и D по часовой стрелке. Отметьте двери, окна, ниши, колонны и неподвижные предметы, например радиаторы. В Г-образной комнате нарисуйте и дополнительные углы.
Сначала измерьте длину каждой стены внутри комнаты. Записывайте показания в сантиметрах, включая дробные значения вроде 42,5 см; не смешивайте метры и сантиметры в одном списке. Держите ленту прямо, а не огибайте ею мебель. Недоступный размер пометьте как неизвестный.
Это эскиз для расстановки мебели. В инструкции IKEA по обмеру и в бланке Moen учитываются проёмы и неподвижные элементы, а не только длина и ширина комнаты. Из этих руководств по планированию кухни здесь используется метод обмера; универсальных зазоров для мебели они не задают.
2. Укажите положение каждого проёма
Ширина окна сама по себе не говорит, где оно находится. Запишите вдоль его стены три размера по порядку: от угла до первого края проёма, ширина проёма, от второго края до следующего угла. Так же измерьте положение каждой двери.
Во всей цепочке используйте одни и те же границы. Не измеряйте с одной стороны до края проёма, а с другой — до внешнего края наличника. Выступающий наличник учитывайте отдельно, если он уменьшает место для мебели.
- Нарисуйте дверное полотно и направление открывания. Откройте настоящую дверь и посмотрите, какое место она занимает.
- Запишите высоту подоконника и способ открывания окна, если под ним может стоять мебель.
- Добавьте высоту и глубину радиаторов, плинтусов и других препятствий. Отметьте розетки, к которым нужен доступ.
- Измеряйте мебель по самым широким и выступающим частям, включая ручки и ножки; учитывайте выдвинутые ящики, открытые дверцы и отодвинутый стул.
3. Проверьте числа до чистового чертежа

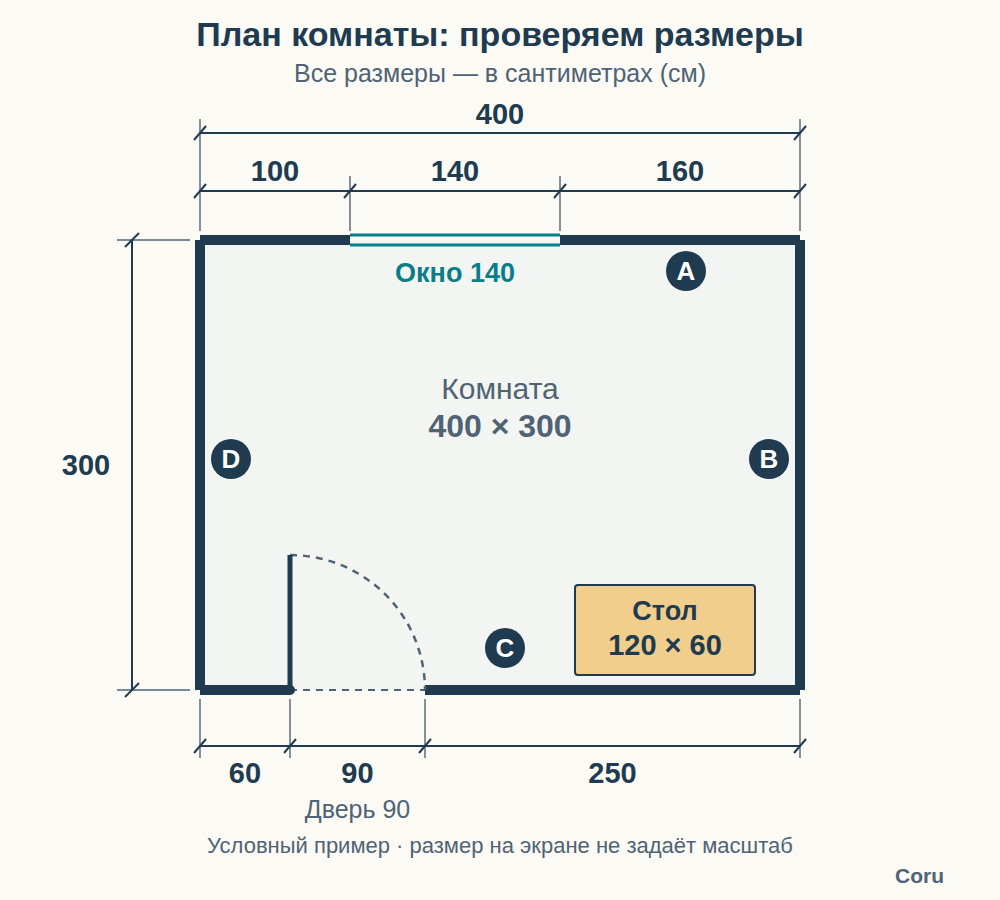

На схеме ниже — вымышленный пример Coru, а не результат обмера настоящей комнаты. Внутренние размеры комнаты составляют 400 × 300 см. Стена A находится сверху, B справа, C снизу, D слева.
По стене A слева направо получаем: 100 см + оконный проём 140 см + 160 см = 400 см. По стене C, также слева направо: 60 см + дверной проём 90 см + 250 см = 400 см. Петли находятся у левого края дверного проёма; дверь открывается внутрь. В упрощённом примере проём и полотно имеют одинаковую ширину 90 см, а коробка не показана. В настоящей комнате отдельно измерьте полотно и свободный проход.
Если первая цепочка получилась 100 + 140 + 165 = 405 см, а вся стена — 400 см, перепроверьте границы отрезков, единицы и показания. Не убирайте 5 см из одного участка только ради совпадения на рисунке. Совпадение сумм полезно для проверки, но не доказывает точность всех размеров и углов.
4. Начертите пример в масштабе 1:25
При масштабе 1:25 делите каждый настоящий размер на 25 и получаете размер на бумаге в той же единице. Комната 400 × 300 см превращается в прямоугольник 16 × 12 см. Окно шириной 140 см займёт 5,6 см, полотно двери из примера шириной 90 см — 3,6 см.
Вырежьте бумажный прямоугольник для стола 120 × 60 см: его размеры должны быть 4,8 × 2,4 см. Попробуйте разные положения на плане, прежде чем двигать настоящий стол. На схеме верхний левый угол стола расположен в 250 см от левой стены и в 230 см от верхней: справа остаётся 30 см, снизу 10 см. Это координаты примера, а не рекомендуемые зазоры.
Для бумажного плана используйте линейку. Иллюстрация на экране меняет размер в зависимости от устройства: измерять её линейкой как чертёж 1:25 нельзя.
5. Проверьте то, чего не видно в плоском прямоугольнике
Прямоугольник стола показывает только занимаемое им место на полу. Он не включает сидящего человека, открытый ящик или проход. Отметьте эти зоны отдельно и проверьте их в комнате. Сопоставьте открывание двери с будущей мебелью, а там, где есть окно, подоконник или наклонный потолок, проверьте и высоту.
Если противоположные стены имеют разную длину или углы непрямые, сохраните эти наблюдения на эскизе. Не подгоняйте комнату под наш прямоугольный пример. Обмерный рисунок с одним невыясненным размером полезнее аккуратного плана с выдуманной точностью.
План комнаты также не доказывает, что мебель удастся в неё занести. Отдельно проверьте путь через входы в здание, двери, лестницы и повороты по габаритам мебели при перевозке и указаниям поставщика.
Скопируйте бланк обмера
text
КОМНАТА / ДАТА:
ЕДИНИЦА: см
СТЕНЫ: A ___ B ___ C ___ D ___
ПРОЁМ / СТЕНА:
от угла до края ___ + ширина ___ + до угла ___
сумма ___ / длина всей стены ___
ДВЕРЬ: петли с какой стороны ___ / открывается ___
ОКНО: высота подоконника ___ / открывается ___
ПРЕПЯТСТВИЯ: положение ___ / ширина x глубина x высота ___
МЕБЕЛЬ: ширина ___ / глубина ___ / высота ___
ДВИЖЕНИЕ: место для двери / ящика / стула ___
НЕИЗВЕСТНО ИЛИ ПЕРЕПРОВЕРИТЬ: ___
МАСШТАБ НА БУМАГЕ: 1:___Повторите строку проёма для каждой двери и окна. Для комнаты сложной формы добавьте отрезки и обозначения углов.
Следующий шаг
Выберите одну стену с проёмом. Запишите её длину, затем положение и ширину проёма. Проверьте, сходятся ли части, прежде чем обмерять остальную комнату. Полезный результат — подписанные размеры, к которым можно вернуться, а не безупречно нарисованный прямоугольник.
